YT-1000R

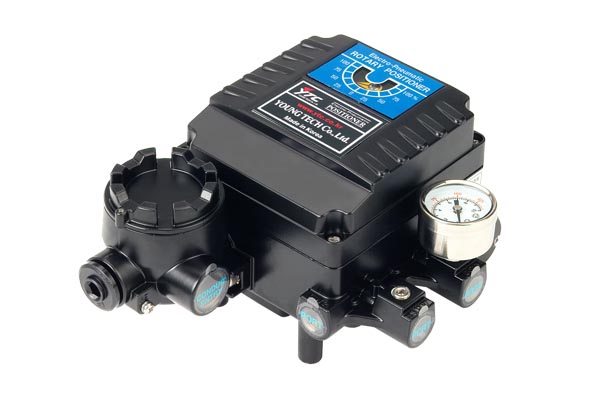

電-氣閥門定位器 YT-1000R | ||||||||||
定貨代號：YT-1000R D n 1 3 2 S 0 1 | ||||||||||
型 號 | 作用型式 | 防爆等級 | 反饋桿 | 節流孔 | 連接形式 | 環境溫度 | 選項1 | 選項2 | ||
YT-1000R | S 單作用 | m ExdmIIBT5 | 1 M6x34L | 1 φ1 | 1 PT | S -20℃-70℃ | 0 標準指示器 | 0 無 | ||
| D 雙作用 | c ExdmIICT5 | 2 M6x63L | 2 φ2 | 2 NPT | H -20℃-120℃ | 1 圓頂指示器 | 1 +PTM（內置不防爆型） | ||
|
| i ExiaIIBT6 | 3 M8x34L | 3 無 |
| L -40℃-70℃ |
| 2 +PTM（外置防爆(bao)型） | ||
|
| p ExiallCT6 | 4 M8x63L |
|
|
|
| 3 +L/S（內置不防爆型） | ||
|
| n 不防爆 | 5 NAMUR |
|
|
|
| 4 +L/S（外置(zhi)防爆(bao)型(xing)） | ||
|
| H ExdmIICT5/T6 |
|
|
|
|
| 5 +PTM+L/S（內置不防爆型） | ||
|
|
|
|
|
|
|
| 6 +PTM+L/S（外置防爆(bao)型） | ||
注：PTM代表閥位變送器、L/S代表限(xian)位開關 | ||||||||||
形 式 | 單 作 用 | 雙 作 用 | ||||||||
輸入信號 | 4~20 mA DC | |||||||||
阻 抗 | 250±15 Ohm | |||||||||
輸入壓力 | 1.4-7 kgf/? (20-100 Psi) | |||||||||
行 程 | 0-90° | |||||||||
氣源接口 | PT (NPT) 1/4 | |||||||||
壓力表接口 | PT (NPT) 1/8 | |||||||||
電源接口 | PF 1/2 (G 1/2) | |||||||||
防爆等級 | ExdmIIBT5、ExdmIICT5、ExiaIIBT6、ExiallCT6、ExdmIICT5/T6 | |||||||||
防護等級 | IP 66 | |||||||||
環境溫度 | -20℃-70℃(標(biao)準型)、-20℃-60℃(防爆型) | |||||||||
直 線 性 | ±1% F.S. | ±2% F.S. | ||||||||
滯 后 度 | 1% F.S. | |||||||||
靈 敏 度 | ±0.2% F.S. | ±0.5% F.S. | ||||||||
重 復 性 | ±0.5% F.S. | |||||||||
空氣消耗量 | 3 LPM (Sup=1.4kgf/?， 20Psi) | |||||||||
流 量(liang) | 80 LPM (Sup=1.4kgf/?， 20Psi) | |||||||||
材 質 | 壓鑄鋁 | |||||||||
重(zhong) 量 | 2.8kg（6.2Ib) | |||||||||
