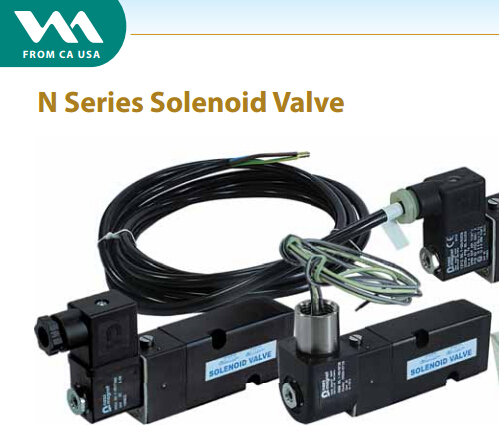

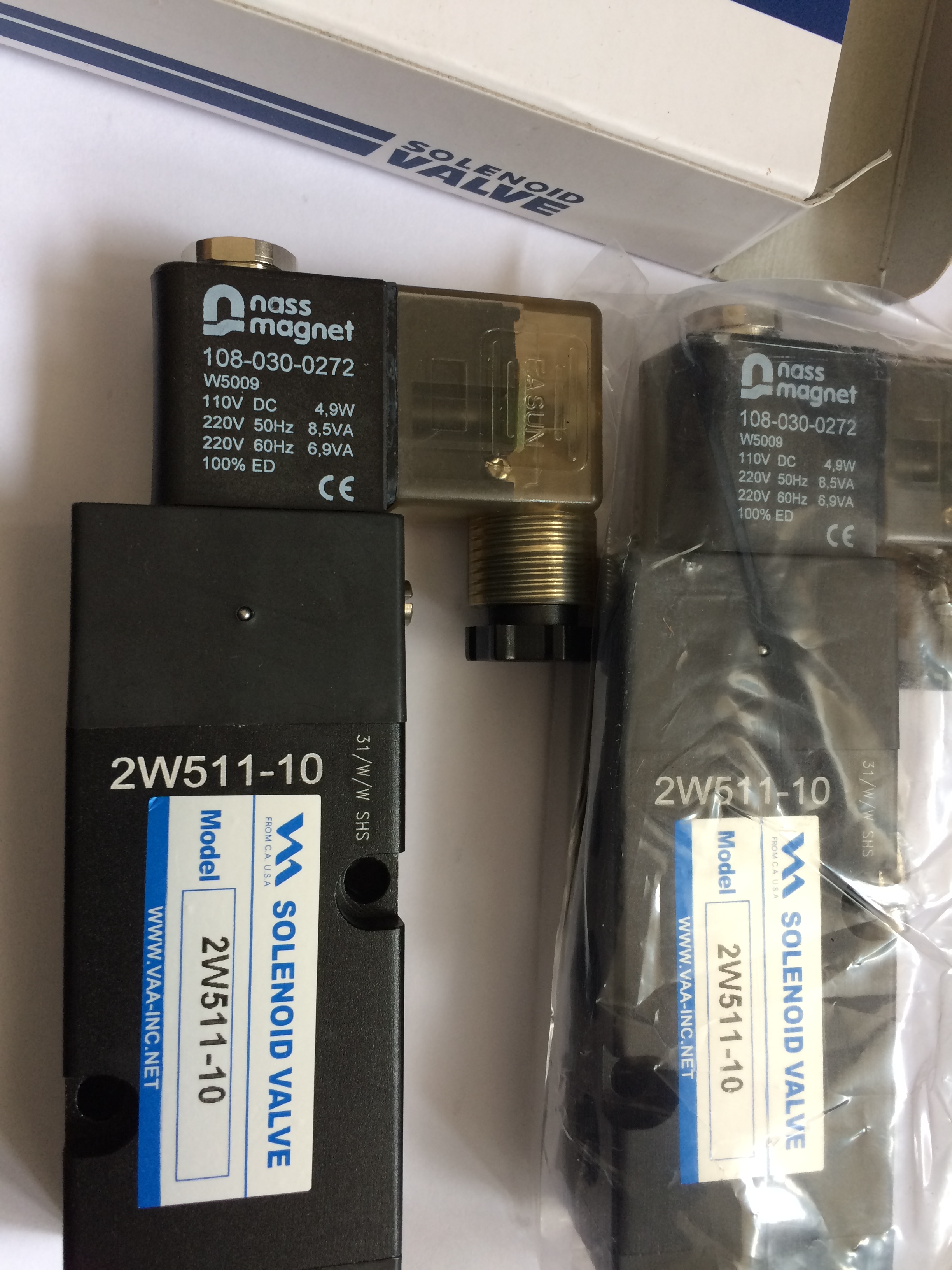

2W511-10電磁閥
2W511-10電磁閥
2W511-10二位五(wu)通電磁(ci)閥(fa)(fa)是上海西(xi)默斯流體(ti)(ti)設備(bei)有限(xian)公司對電磁(ci)閥(fa)(fa)多年的(de)制(zhi)造和(he)(he)(he)研究(jiu)，通過(guo)反(fan)復(fu)試驗和(he)(he)(he)客(ke)戶的(de)反(fan)饋，引(yin)(yin)進國外先進技術，改良了(le)電磁(ci)閥(fa)(fa)線圈(quan)使用壽命短，使用不穩定等缺點，從而研制(zhi)開發而成的(de)新(xin)型電磁(ci)閥(fa)(fa)。2W511-10二位五(wu)通電磁(ci)閥(fa)(fa)，具有上海西(xi)默斯流體(ti)(ti)優秀的(de)閥(fa)(fa)體(ti)(ti)，在(zai)各種工況和(he)(he)(he)氣(qi)動頭搭配上，都(dou)輕便自(zi)如，牢固耐用。其次，電磁(ci)閥(fa)(fa)引(yin)(yin)進德國NASS線圈(quan)，保證了(le)電磁(ci)閥(fa)(fa)的(de)穩定和(he)(he)(he)壽命，做(zuo)到了(le)中西(xi)的(de)完(wan)美(mei)結(jie)合(he)，是電磁(ci)閥(fa)(fa)的(de)創新(xin)產品(pin)之一。
電磁閥選型介紹
特性：
1、結構緊湊，經久耐用，流通量大。
2、可選用手動操作方式，帶自鎖旋鈕。
3、安裝簡潔、方便，符合NAMUR連接。
4、無需潤滑，降低成本。
5、線圈為德國NASS生產，有普通型、澆封防爆型、本質安全型。
6、線圈級別為Eexm IIT4、T5、EexmII CT6（本質安全型）。
7、壽命長，工作次數在數萬次以上，性能穩定、可靠。
2產品技術參(can)數
項目/ 型號 | 2W511—08 | 2W512—08 | 2W511—10 | 2W512—10 | |
2W521—08 | 2W522—08 | 2W521—10 | 2W522—10 | ||
工作(zuo)介質(zhi) | 空氣（經(jing)40 微米濾網(wang)過濾） | ||||
動作(zuo)方(fang)式 | 內部(bu)先導式(shi) | ||||
位置數(shu) | 五(wu)口二位(wei)/ 三口二位(wei) | ||||
有(you)效截面(mian)積(ji) | 16mm2 （CV=0.78 ） | 30mm2 （CV=1.68 ） | |||
接管口(kou)徑 | 進氣(qi)=1/4 ”排氣(qi)=1/8 ” | 進氣(qi)(qi)=3/8 ” 排氣(qi)(qi)=1/4 ” | |||
潤滑 | 不需(xu)要 | ||||
使用壓(ya)力(li) | 1.5~8.0Kgf/cm2 （21 ～114Psi ） | ||||
最大(da)耐壓(ya)度(du) | 12Kgf/cm2 （170.6Psi ） | ||||
工(gong)作溫度 | 5~60 ℃ （41 ～140F ） | ||||
電(dian)壓范(fan)圍 | ± 10% | ||||
耗電量 | AC ：4.5VA DC ：3.0W | ||||
絕緣性 | F 級 | ||||
保護等級 | IP65 （DIN40050 ） | ||||
接電形(xing)式 | 端(duan)子式 | ||||
最(zui)高動(dong)作頻率 | 每秒五(wu)次 | ||||
最短勵(li)磁(ci)時(shi)間 | 0.05 秒 | ||||

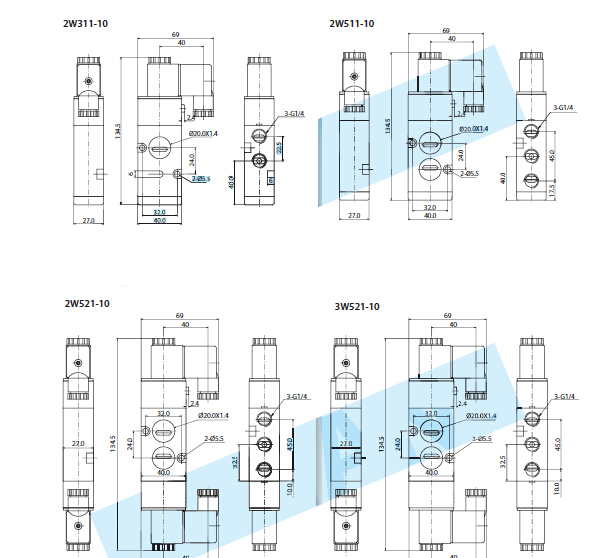

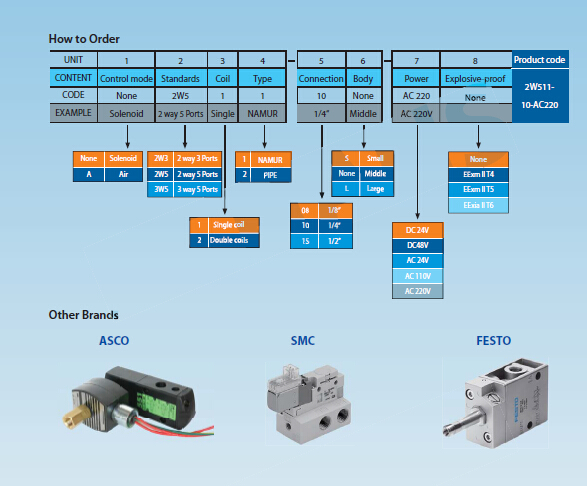

產品規格
序 號 | 產品規格 | 說 明(ming) | ||||
1 | 2W511-08 | 五(wu)( 三) 口(kou)二(er)位、板接(jie)式(shi)、單線圈、接(jie)管口(kou)徑1/8" | ||||
2 | 2W512-08 | 五( 三) 口二位、管接式、單線(xian)圈、接管口徑1/8" | ||||
3 | 2W511-10 | 五( 三(san)) 口二(er)位、板接(jie)式(shi)、單線圈、接(jie)管(guan)口徑(jing)1/4" | ||||
4 | 2W512-10 | 五( 三) 口(kou)二(er)位(wei)、管接式、單線圈、接管口(kou)徑1/4" | ||||
5 | 2W521-08 | 五(wu)( 三) 口二(er)位(wei)、板接式、雙線圈、接管口徑1/8" | ||||
6 | 2W522-08 | 五(wu)( 三(san)) 口(kou)二位(wei)、管接式(shi)、雙線圈(quan)、接管口(kou)徑(jing)1/8" | ||||
7 | 2W521-10 | 五(wu)( 三) 口(kou)二(er)位、板(ban)接式、雙線圈、接管口(kou)徑1/4" | ||||
8 | 2W522-10 | 五( 三) 口二位、管接式、雙(shuang)線圈、接管口徑1/4" | ||||
標準電壓 | AC110V 50/60Hz | AC110V 50/60Hz | DC24V | |||
防爆性 | 無防爆要求(qiu) | ExmIIT4 | ExmIIT5 | |||
4產品結構及主要材(cai)質
名稱 | 材質 | 名稱 | 材(cai)質 |
本體(ti) | 鋁(lv)合金 | 手動(dong)扭彈簧(huang) | 不(bu)銹鋼 |
軸芯 | 鋁合金 | 軸芯(xin)彈簧 | 不銹鋼(gang) |
手動扭O 型圈 | NBR | 引導(dao)座 | PBT+ 玻璃(li)纖(xian)維(wei) |
端子墊片 | NBR | 固定螺絲 | 鐵(tie) |
軸芯(xin)O 型圈 | HNBR | 線圈包覆 | 耐熱樹脂 |
底蓋止泄墊 | NBR | 電磁閥(fa)底座(zuo) | 鋁合金(jin) |
引導座O 型圈 | NBR | 活(huo)塞 | 塑膠(jiao) |
固定片 | 鐵( 表面鍍鎳) | 可動鐵 | 純鐵 |
螺母(mu) | 中碳鋼 | 端子 | 塑膠 |
底蓋 |

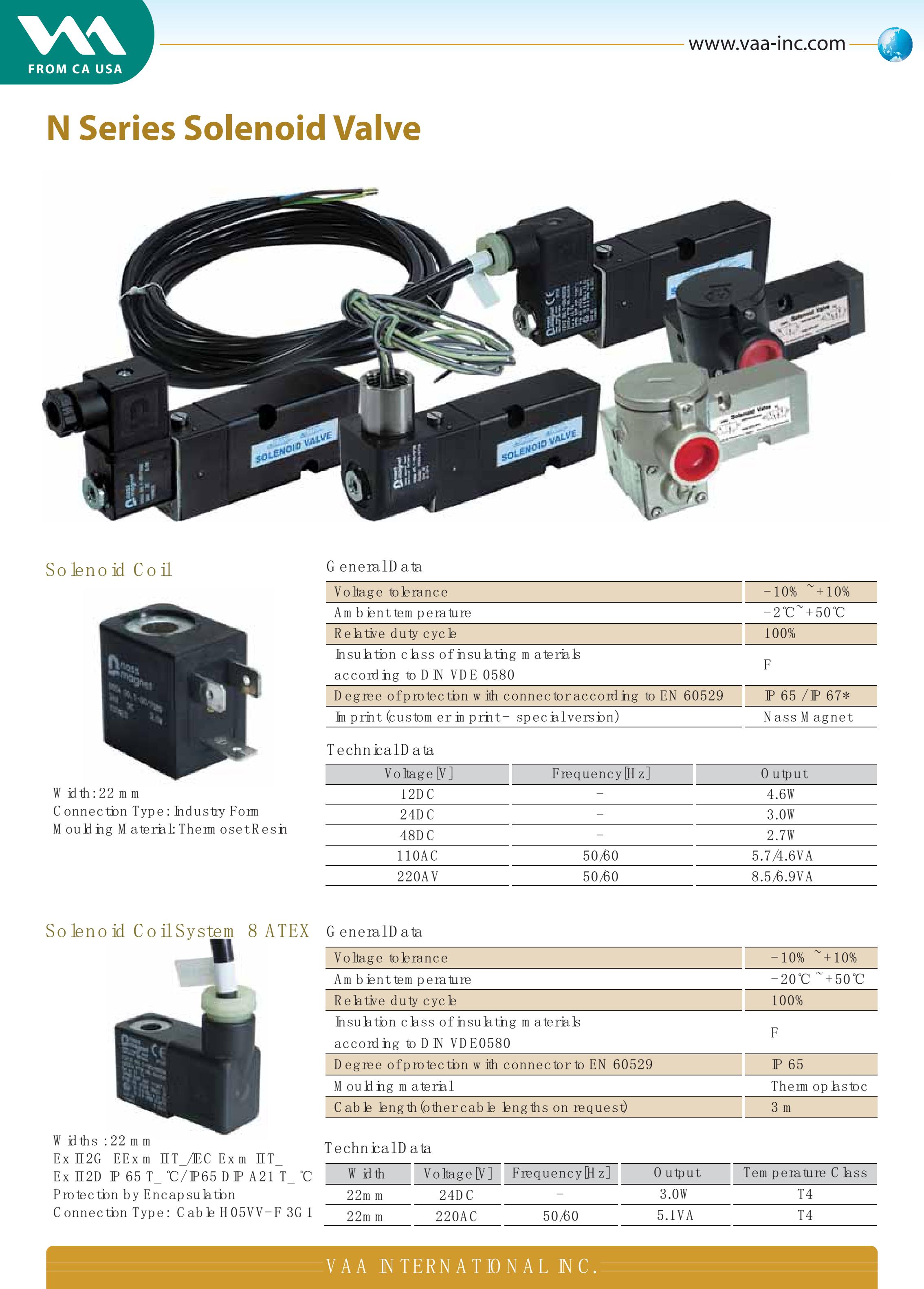

澆封型防爆線圈
由德國納斯電磁技術有限公司生產的1213/0513系列電磁閥線圈,經國家儀器儀表防爆安全監督站(NEPSI)檢驗，符合:GB3836.1-2000和3836.9-1990防爆標準規定的要求,產品防爆標準為ExmIIT4/T6,防爆合格證號分別為：GYJ03105\GYJ03104。
電磁閥線圈額定參數與溫度組別如下：
序號 | 電磁線圈(quan) | 1213系列電磁線圈(quan) | 0513系列(lie)電磁線(xian)圈 | ||
1 | 電壓形式 | DC | AC/50Hz-60Hz | ||
2 | 額定電壓 | 6V-125V | 12V-240V | ||
3 | 額定電流 | 0.83A-0.04A | 0.45A-0.02A | 0.393A-0.023A | 0.192A-0.010A |
4 | 穩(wen)態功率(lv) | 5W | 2.8W | 4.8W | 2.5W |
5 | 溫度級別 | T4 | T5 | T4 | T5 |
6 | 防爆級別 | ExmIIT4 | ExmIIT5 | ExmIIT4 | ExmIIT5 |
7 | 使(shi)用環(huan)境(jing)溫度 | 獨(du)立式安裝：-20℃-+50℃ | 獨立式(shi)安裝(zhuang)：-20℃-+50℃ | ||
密封(feng)式安裝：-20℃-+40℃ | 密封式安裝：-20℃-+40℃ | ||||
注：
1、電磁閥使用時應注意介質溫度對電磁閥線圈的影響，以保證其最高表面溫度符合溫度組別的要求。
2、電磁閥線圈供電回路應配置一個最大額定值為三倍于電磁閥線圈額定電流的熔斷器，或配置一個具有電磁閥線圈額定電流值的瞬態短路或熱保護式短路器。以上保護元件均應具有4000A以上分斷能力，同時額定電壓不得小于電磁閥線圈的額定工作電壓。
3、電磁閥線圈所附電纜線的延伸必須配用經防爆機構認可并且具有相應防爆標志的接線盒。
4、電磁閥線圈在使用維護過程中，嚴禁產品間相互摩擦，干擦外殼表面或使用溶濟清洗，以防靜電危險。
5、引起顏色標志：淺咖啡色為相線的正極，藍線為零線或負極；黃、綠兩線為接地線。
6、電磁閥線圈沒有設有接地端子，用戶在安裝使用事應可靠接地。
本安型防爆線圈
由德國納斯電磁技術有限公司生產的1259系列電磁線圈，經國家儀器儀表防爆安全監督站(NEPSI)檢驗，符合: GB3836.1-2000爆炸性氣體環境用電器設備第一部分：通用要求和符合: GB3836.4-2000爆炸性氣體環境用電器設備第四部分：本質安全型“I”防爆標準規定的要求，產品防爆標準為ExiaIICT4/CT6，防爆合格證號GYJ04260產品型號：最大使用環境溫度范圍，測量介質最高允許溫度與防爆標志的溫度級別的對應如下所示：
序號 | 產品型號(hao) | 1259 00-1259 49 | 1259 50-1259 99 |
1 | 溫度組別 | T6 | T4 |
2 | 最(zui)大使用環境溫度范圍 | -40℃-+50℃ | -40℃-+85℃ |
3 | 最高介質溫度 | 70℃ | 80℃ |
注：電磁(ci)線(xian)圈必(bi)須與置于非危險(xian)場(chang)所(suo)的(de)關聯設(she)備配(pei)套共同(tong)組成本(ben)安防爆系統方可(ke)使用(yong)于現場(chang)存在爆炸性氣(qi)體混合物的(de)危險(xian)場(chang)所(suo)，其(qi)系統接線(xian)必(bi)須同(tong)時遵守電磁(ci)閥和所(suo)配(pei)關聯設(she)備的(de)使用(yong)說明書要求(qiu)，接線(xian)端(duan)子不得(de)接觸。
最大輸入電壓 | 最大輸入(ru)電流 | 最(zui)大輸入功率 | 最大內(nei)部(bu)等(deng)效參數 | |
Ui（V） | LI（MA） | Pi（W） | Ci（Nf） | Li（Mh） |
28 | 115 | 1.6 | 0 | 0 |
注：電(dian)磁閥的(de)驅動(dong)氣源需要過濾干凈(jing)，同時需安裝(zhuang)消(xiao)聲器以(yi)(yi)(yi)防止灰塵顆粒物質進入電(dian)磁閥體內(nei)，以(yi)(yi)(yi)免(mian)造成堵塞(sai)影響(xiang)使(shi)用。以(yi)(yi)(yi)上產品(pin)請(qing)不要自行(xing)拆卸(xie)，如有問題請(qing)與我公司(si)聯系，以(yi)(yi)(yi)免(mian)耽誤您的(de)使(shi)用。
